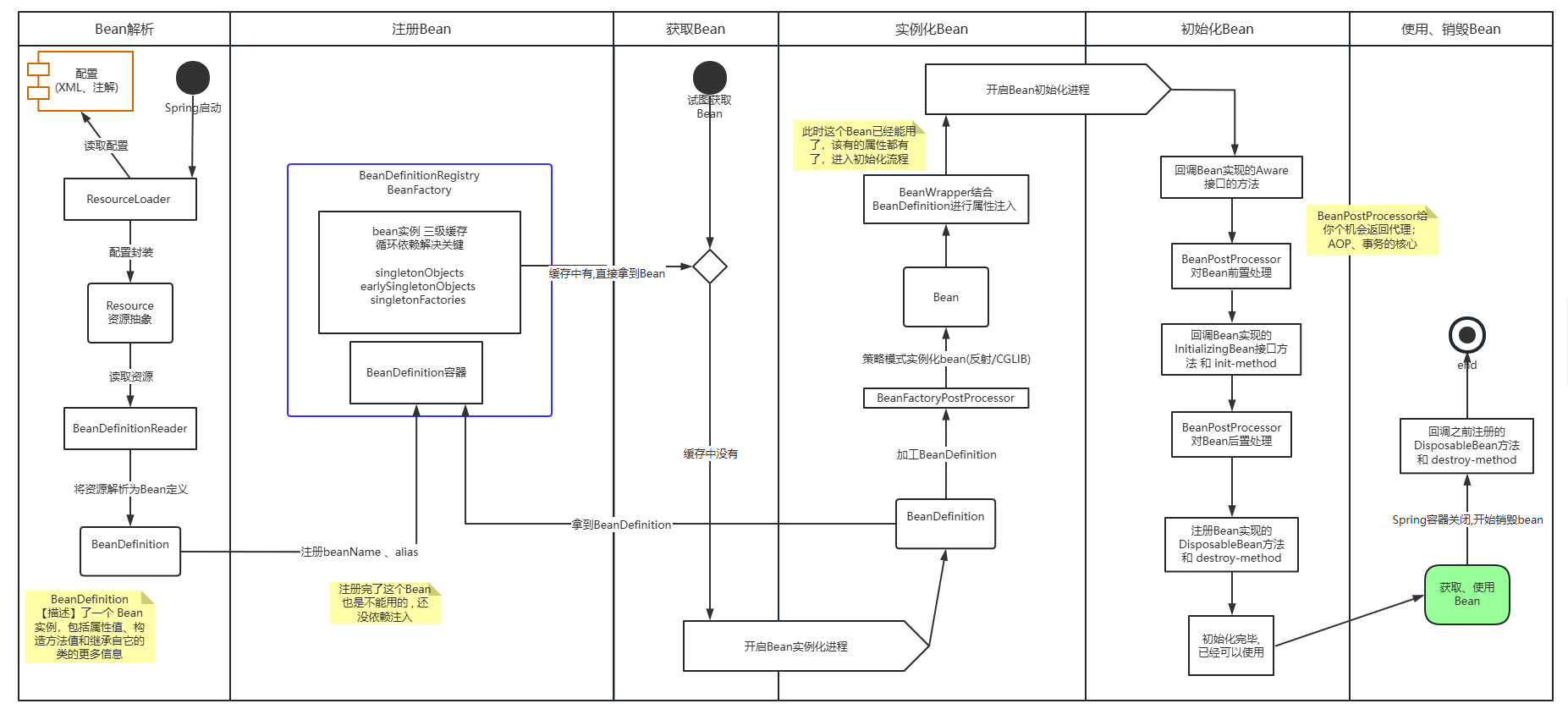

我居然画出了 Spring IOC 模块从资源加载到容器关闭的泳道活动图?

说是这么说哈,实际上这个泳道活动图只是一个大概流程,上边写的组件也基本上都是接口 而不是具体实现 (具体实现这鬼画得出来啊)

对于Spring这么强的东西来说,内部实现比我画的复杂多了,我这也就是随便画画 在线丢人而已



不过,就这么个简单的图还是凝结了我好久的知识总结的心血来着,从很久以前自学Spring开始,到后来因为职业在工作中长期的使用;

再到后期翻人家博客、看看部分源码,长久日子下来可算是对Spring熟悉点了而不是单纯的做个调参侠,最近因为离职了,就想着画个图巩固一下,在增强记忆的同时还可以练练好久没动用的UML技术。

结果为了画这个图,为了避免画错,又找了挺多资料学习 (其实到现在我也不确定我画的这个流程有没有问题,不过就算有应该也不会偏差多少)




避免看不清图片,在这奉上链接,点开就能看:

http://assets.processon.com/chart_image/5d463499e4b07c4cf3012bd4.png



使用的画图工具为 processon ,是个网址

什么都好,就是不充钱只能画⑨个图,到现在为止我已经删掉好几个以前画的图了。
